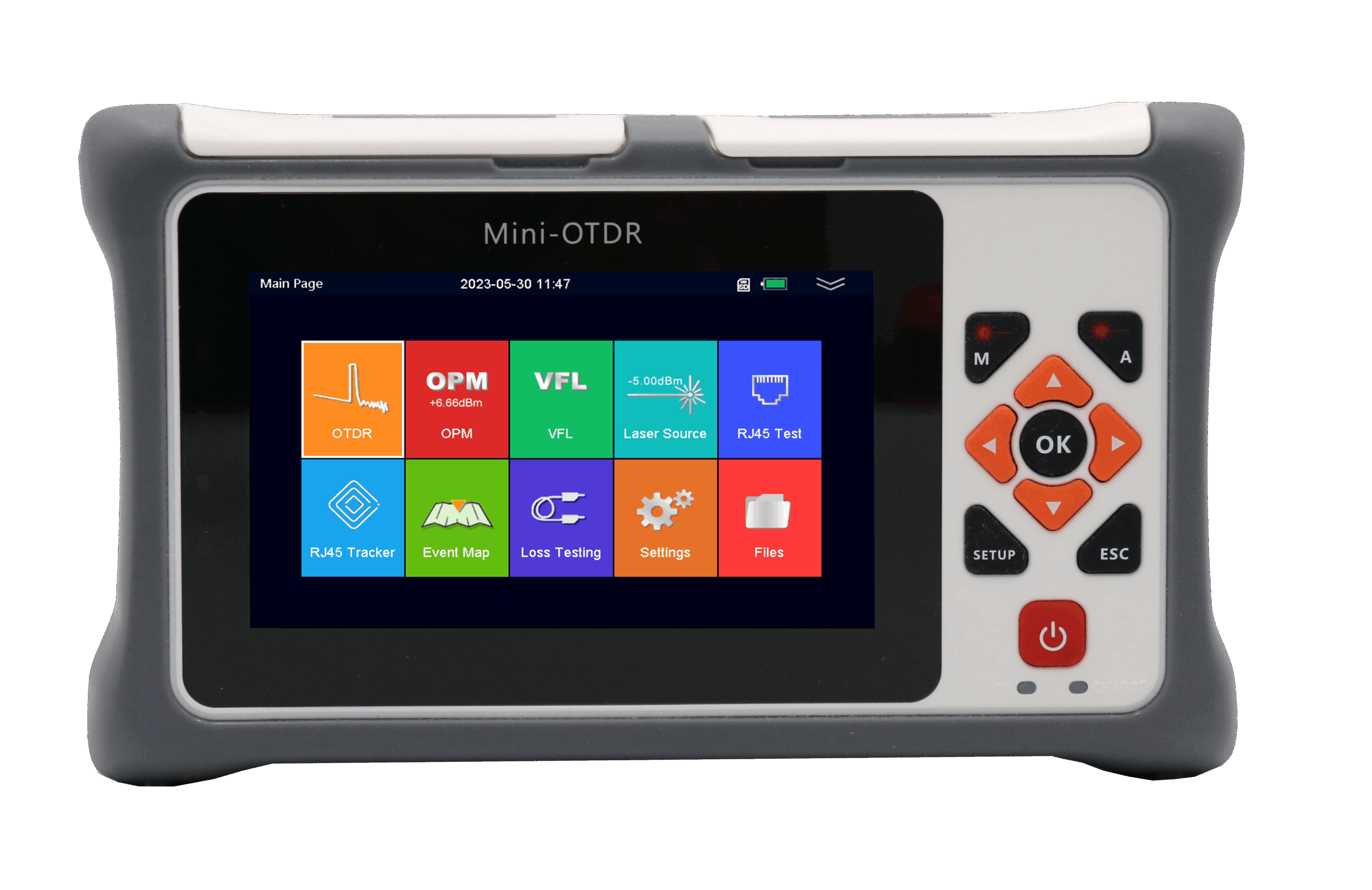

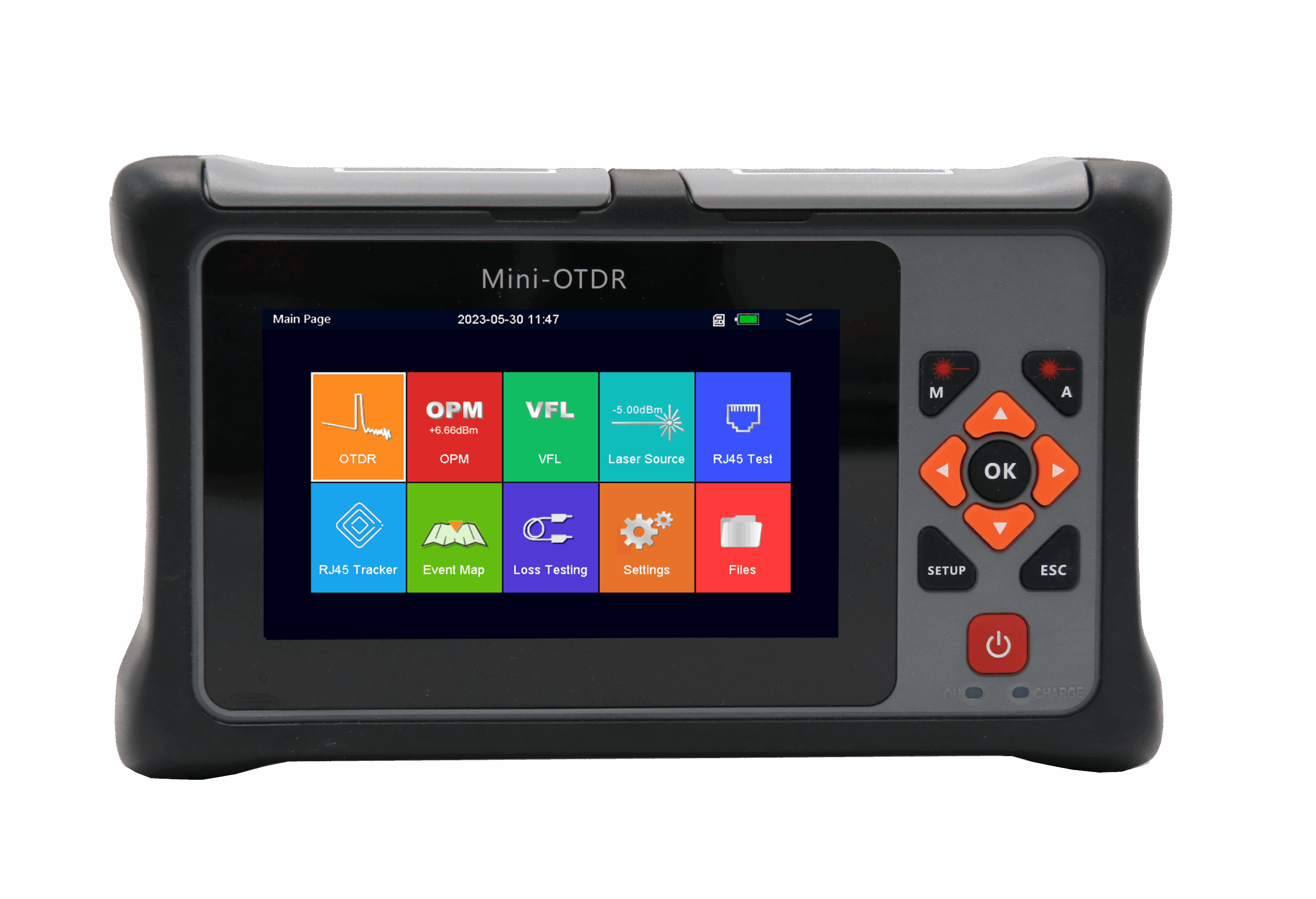

X-1100 Multifunction Mini-OTDR

Λειτουργία εννέα σε ένα: OTDR, VFL, OPM, OLS, χάρτης συμβάντων δοκιμής καλωδίων, επιθεώρηση ινών, δοκιμή απώλειας και φακός.
Η οθόνη αφής 3 ιντσών με πλήρη προβολή υποστηρίζει λειτουργία πολλαπλής αφής.
Κάλυμμα με πάνελ από ενισχυμένο γυαλί, χωρίς ανησυχία για γρατσουνιές στην οθόνη
Υποστηρίζει οριζόντια έκδοση, κάθετη έκδοση, τέλεια συγχώνευση των δύο συνηθειών των λειτουργιών του χρήστη
Υποστηρίζει φόρτιση treasure charging, μην ανησυχείτε για την ανεπαρκή μπαταρία
Σύμφωνα με τα διεθνή πρότυπα δεδομένων δοκιμών με τέλειο λογισμικό προσομοίωσης, ώστε η αναφορά σας να είναι πιο απλή.
Σχεδιασμός θύρας φωτισμού τύπου sink, ώστε η θύρα φωτισμού του οργάνου να έχει καλύτερη προστασία
Υποστήριξη U disk, κάρτας SD και Micro USB για προστασία δεδομένων εξαγωγής
Οποιαδήποτε διεπαφή υποστηρίζει τη λήψη εικόνας από την οθόνη (screen capture)

Κατηγορία: OTDR

Περιγραφή

Η σειρά X-1100 OTDR είναι μια μίνι έκδοση της X-2100. Συνδυάζει 9 λειτουργίες σε ένα μηχάνημα. Διατίθεται σε διάφορα χρώματα.

Οθόνη	4,3 ιντσών χωρητική οθόνη αφής με πλήρη προβολή, TFT 800×480
Μπαταρία	5200mAh/ 3,7v, χρόνος αναμονής > για 10 ώρες
Τροφοδοτικό	Τροφοδοτικό AC/DC, είσοδος 100-250 V AC, 50-60 Hz, 3 A max, έξοδος 12 V DC. 35 W
Αποθήκευση δεδομένων	100.000 ομάδες καμπυλών
Διεπαφή	USB τύπου A × 1, Micro-USB × 1), κάρτα SD
Θερμοκρασία λειτουργίας	-10℃~+50℃
Θερμοκρασία αποθήκευσης	-20℃~+80℃
Υγρασία	≤95% (χωρίς υγρασία)
Διαστάσεις	175x105x45mm/560g (συμπεριλαμβανομένης της μπαταρίας)
Βασικό πακέτο	Κύρια μηχανή, τροφοδοτικό, μπαταρία λιθίου, προσαρμογέας FC, καλώδιο USB, γρήγορος οδηγός, φορητή συσκευασία

Γραμμικότητα		≤0.05dB/dB
Ένδειξη κλίμακας		Άξονας Χ: 4~70m/div, Άξονας Υ: 0,09~5dB/div
Όριο απώλειας		0.01dB
Ανάλυση Απώλειας		0.001dB
Απόσταση		0.01m
Ακρίβεια απόστασης		±(0,5 m + Εύρος × 3 × 10-5 + Ανάλυση δειγματοληψίας) (Εξαιρουμένου του σφάλματος δείκτη διάθλασης)
Μονάδα	Παράμετρος		Σημειώσεις
VFL	10mW，CW/2Hz		10mW στην προεπιλεγμένη ρύθμιση
OPM	Option A：+10dBm~-70dBm; Option B：		Επιλογή Α
Πηγή Λέιζερ	Ισχύς εξόδου: -5dBm, Συχνότητα διαμόρφωσης: CW/270Hz/1KHz/2KHz
Δοκιμή καλωδίου δικτύου	Υποστήριξη δοκιμών ακολουθίας καλωδίων δικτύου και ευθυγράμμισης καλωδίων
